RTX 3080のグリスとサーマルパッドを自分で交換したら、ゲーム中に画面が真っ暗になった話
GPUの温度が100度まで上がっていました。
保証が切れるのを覚悟でグラボを分解し、グリスとサーマルパッドを交換しました。温度は80〜90度まで下がりました。ここまでは成功です。
ところが、そのあとゲーム中に画面が真っ暗になって、ゲームが落ちるようになりました。原因は私のミスで、VRAMのサーマルパッドを1枚貼り忘れていました。
この記事では、交換して温度がどう変わったかと、落ちるようになってから原因に気づくまでを順番に書きます。これから自分でグリスやパッドを替えようとしている人が、私と同じところでつまずかないようにするのが目的です。
先に書いておくと、私はグラボの分解に慣れている人ではありません。手順の正解を教える記事ではなく、素人が一度やって、一度失敗した記録として読んでください。
GPUが100度まで上がっていた
まず、私のPCの構成です。
- CPU … Ryzen 9 5900X
- マザーボード … ASUSのSTRIXシリーズ

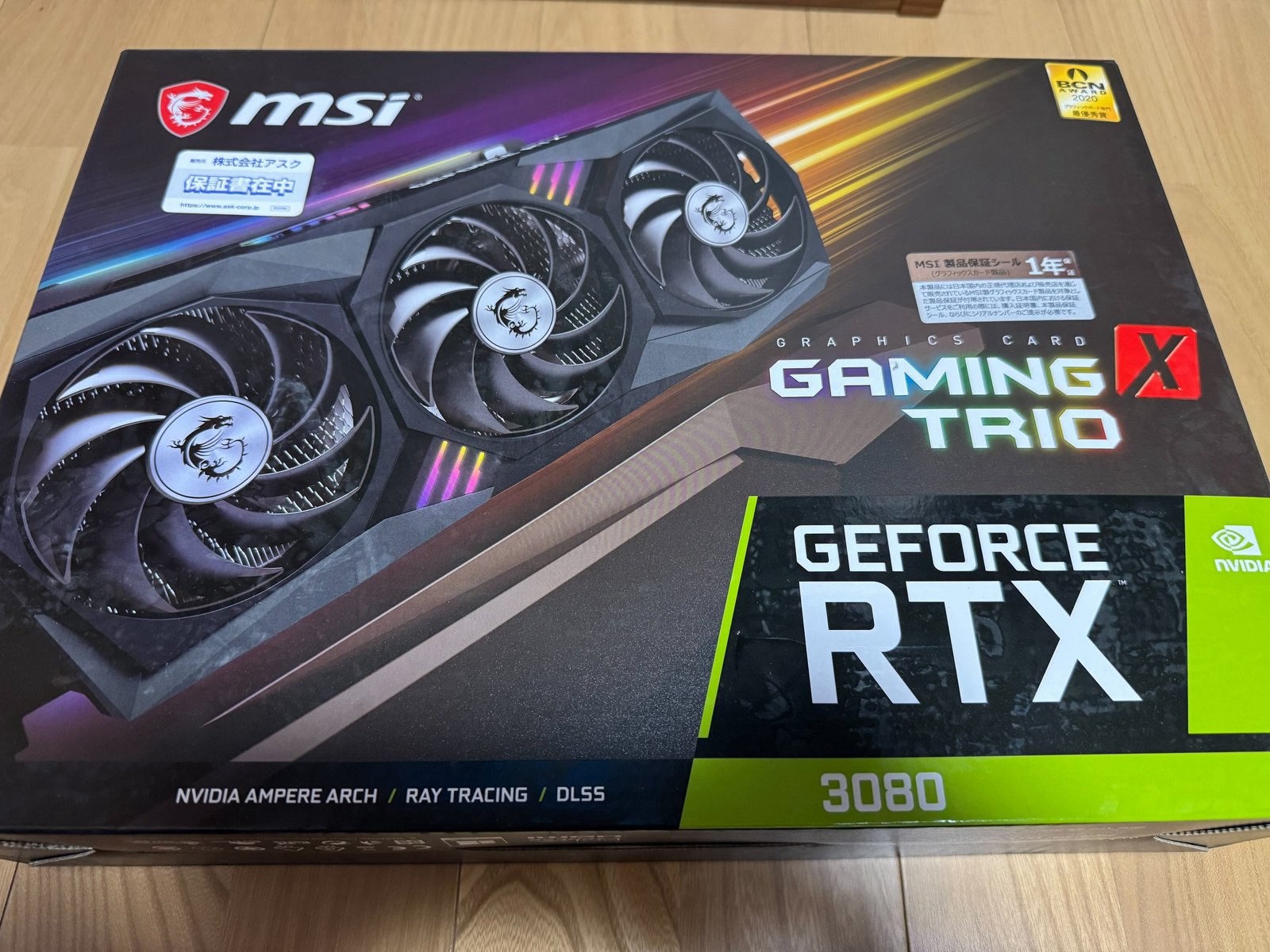

- グラボ … MSIのRTX 3080（GAMING X TRIO）
このRTX 3080の温度が、100度まで上がっていました。温度を見ていたのは、3DMarkのTime Spy（グラボに重い負荷をかけて性能を測るベンチマーク）を実行している最中です。
100度という数字を見て、さすがにまずいと思いました。どこまでが安全なのか、はっきりとは分かっていませんでした。でも、このまま使い続けて壊れるよりは、自分で手を入れてみようと考えました。
問題は保証です。グラボを分解すると、メーカーの保証が受けられなくなることがあります。私は保証が切れるのを覚悟したうえで分解しました。これからやる人は、自分のグラボの保証がどうなるかを先に確認しておいてください。分解したあとで確認しても、もう戻せません。
グリスとサーマルパッドを交換した
グラボの中で熱を逃がしているのは、主に次の2つです。
- グリス … GPUのチップとヒートシンクの間に塗るもの
- サーマルパッド … VRAM（グラボのメモリ）などのチップとヒートシンクの間に挟む、柔らかいシート
どちらも年数が経つと傷んで、熱を伝えにくくなります。今回はこの2つを両方とも新しいものに替えました。
グリスはMX-4を使いました。
悩んだのはサーマルパッドのほうです。パッドには厚さがあり、薄すぎるとチップにヒートシンクが届かず、厚すぎるとヒートシンクが浮いてGPU側の密着が悪くなる、と言われています。
ネットで調べてはみたものの、自分のグラボにどの厚さが合うのか、確信は持てませんでした。そこで、厚さの違うパッドを3種類買っておいて、分解したその場で合うものを選ぶことにしました。買ったのはこの3つです。
- 0.5mm … nkomaxのシリコンサーマルパッド（85×45mm）
- 1.0mm … ThermalrightのVALOR ODIN（95×50mm）
- 2.0mm … ThermalrightのVALOR ODIN（95×50mm）
1種類に決め打ちして外れると、パッドを買い直すまでグラボを組み戻せません。何種類か手元にあれば、開けてから選べます。厚さに自信がない人には、この買い方をおすすめします。
温度は80〜90度まで下がった

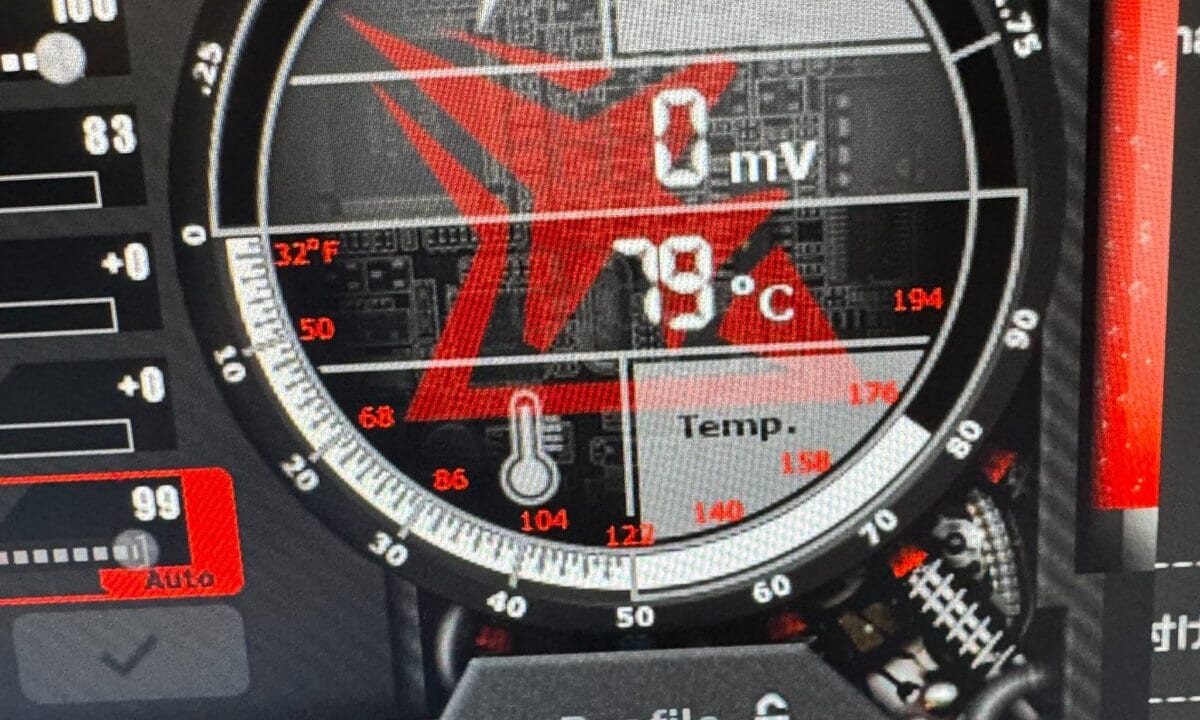

交換したあと、同じTime Spyを実行して温度を見ると、80〜90度になりました。
- 交換前（Time Spy実行中） … 100度
- 交換後（Time Spy実行中） … 80〜90度
同じ負荷をかけて比べているので、10〜20度下がったと言っていいと思います。交換の前後で温度を比べるときは、同じベンチマークを同じように回して比べるのがおすすめです。普段使いの温度だと、そのとき何をしていたかで数字が変わってしまいます。
100度を見たときの「まずい」という感覚からは抜け出せたので、手を入れた意味はあったと思っています。
ここで終わっていれば、成功した話として書けました。
交換したあと、ゲーム中に画面が真っ暗になった
温度が下がって安心していたところで、次の症状が出るようになりました。
ゲームをしていると、急に画面が真っ暗になって、ゲームが落ちる。
温度は下がっているので、熱で落ちているとは最初は思えませんでした。ただ、はっきりしていたことが1つあります。
交換する前は、こんな落ち方はしていませんでした。
グラボに手を入れて、そのあとから落ちるようになった。だとしたら、疑うべきなのは自分の作業です。ドライバやゲームの設定を疑う前に、もう一度グラボを開けることにしました。
開けた瞬間に「あっ！」となった
グラボをもう一度分解して、ヒートシンクを外しました。
開けた瞬間に「あっ！」となりました。
VRAMのサーマルパッドが、1枚だけ貼られていませんでした。1回目の作業で貼り忘れていたのです。
実は、サインは出ていました。交換したあと、私はVRAM（メモリ）の温度もソフトで見ていて、「パッドを替えたのに、たいして変わらないな」と思っていたのです。GPUの温度は100度から80〜90度まで下がっていたので、そちらに気を取られて、VRAMのほうは「こんなものか」で流してしまいました。
パッドが無いVRAMのチップは、ヒートシンクに熱を逃がせません。新しいパッドを貼ったはずなのにVRAMの温度が下がらないのは、今思えばおかしな話でした。

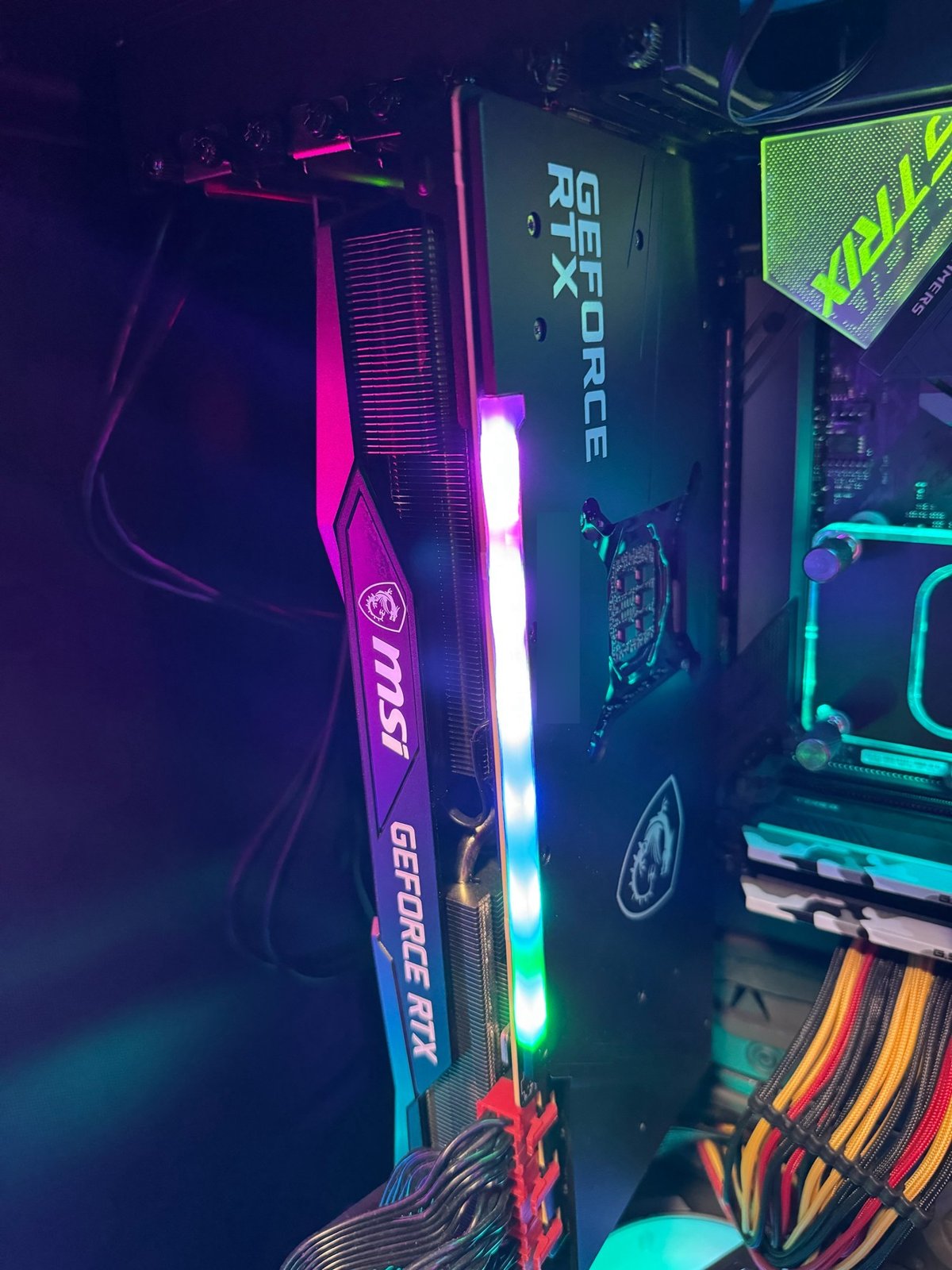

貼り忘れた1枚を貼り直して組み戻すと、落ちなくなりました。VRAMの温度も下がりました。
同じ失敗をしないために
これからグリスやパッドを替える人に、私の失敗から言えることは4つです。
1. パッドの厚さに自信がなければ、何種類か買っておく
私は0.5mm・1.0mm・2.0mmの3種類を用意して、開けてから合わせました。1種類に決め打ちして外れると、買い直すまで組み戻せません。
2. 閉める前に、パッドを貼るべきチップを数える
私はこれをやらなかったので、1枚貼り忘れました。次にやるなら、ヒートシンクをかぶせる前に「パッドが要るチップ」と「貼ったパッド」を指で1つずつ数えます。VRAMのチップは同じ形のものが並んでいるので、1つ抜けていても目が慣れてしまって気づきにくいです。
3. 組み戻したら、GPUとVRAMの両方の温度を見る
GPUの温度が下がっていても、VRAMの温度が下がっていなければどこかがおかしいです。私はVRAMの温度を見ていたのに、GPUが下がったことに安心して流してしまいました。パッドを替えたのにVRAMの温度が変わらなければ、それは貼り忘れか厚さ違いのサインです。
4. 作業のあとから不具合が出たら、まず自分の作業を疑う
交換前は落ちていなかったのに、交換後に落ちるようになった。それなら、原因はほぼ自分の作業です。ドライバや設定を疑うより先に開けたほうが早いです。私の場合は、開けた瞬間に分かりました。
まとめ
- RTX 3080がTime Spy実行中に100度まで上がっていたので、保証が切れる覚悟でグリス（MX-4）とサーマルパッドを交換した
- パッドは0.5mm・1.0mm・2.0mmの3種類を買っておき、開けてから合わせた
- Time Spy実行中のGPUの温度は、100度から80〜90度まで下がった
- ところがVRAMのパッドを1枚貼り忘れていて、ゲーム中に画面が真っ暗になって落ちるようになった
- VRAMの温度が「替えたのに変わらない」のがサインだったのに、見逃していた
- 貼り直したら、落ちなくなり、VRAMの温度も下がった
グラボの分解は、慣れていなくてもできました。ただ、閉める前に数えることと、組み戻したあとにVRAMの温度を見ること。この2つをやっていれば、私は2回開けずに済みました。これからやる人は、この2つだけは忘れないでください。
